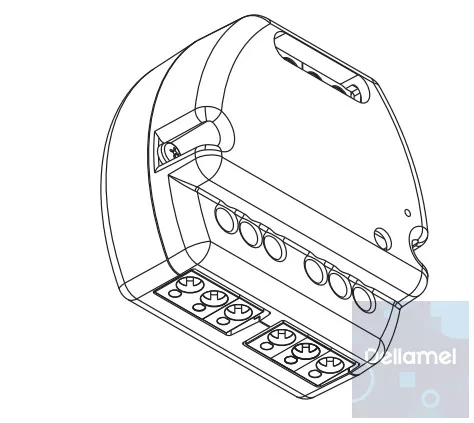

SINUM PPZ-02m süllyesztett relé redőnyökhöz
24V
Több információ:
Blogban további információ! Klikk ide!

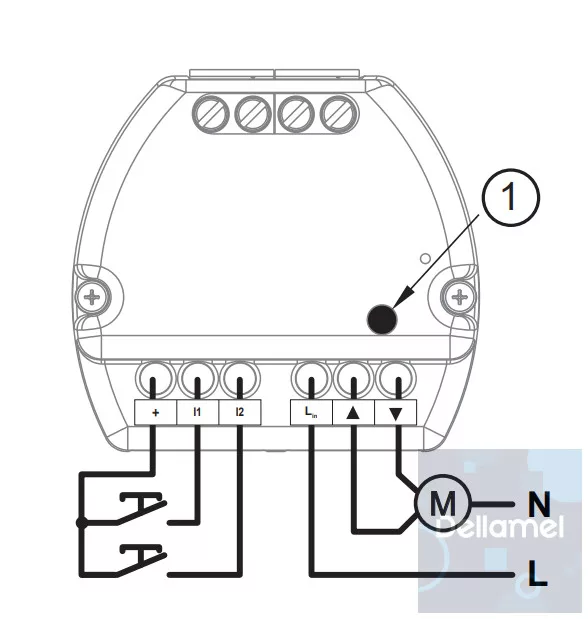

2x feszültségjel bemenet + 2x feszültségmentes kimenet
A PPZ-02m modul 2 független feszültségmentes relével felszerelt elektronikus eszköz,
amely lehetővé teszi a felhasználó számára a redőny emelő és süllyesztő áramkörök
vezérlését. Működhet a monostabil kapcsolókkal. Elektromos dobozba szerelhető.
A Sinum központi eszközzel való kommunikáció vezetéken keresztül történik.
FONTOS!
1) Ha a redőnyt a modul kimeneteihez fordítva csatlakoztatja, az a készülék
hibás működését és hibás kalibrálását eredményezi.
2) A modul első használata előtt a redőny végálláskapcsolóit megfelelően be
kell állítani.
3) A redőny minden tizedik mozgása után megtörténik az automatikus kalibráció
- a redőny a szélső helyzetbe mozdul, majd visszatér a beállított helyzetbe.
4) A redőny vezérlése a redőny működési irányának folyamatos áramellátásával
történik.
JEGYZET:
• A modulnak a Sinum Central eszközhöz történő regisztrációja és hozzáadása után
a követendő lépések a modul beállításainál [Beállítások > Eszközök > SBUSeszközök > (az eszközlapon)]:
1) válassza ki a redőny típusát: sötétítés vagy dönthető
2) dönthető roló kiválasztásakor a dőlésszöget is meg kell választani: 90° vagy 180°
3) végezze el a kalibrálást
• A Sinum alkalmazásban beállított magasság és a tényleges rolómagasság közötti tűrés
max. 5%.
• Ha elérhető az eszközszoftver újabb verziója [Beállítások > Frissítési központ >
SBUS-eszközök], frissítheti azt.
AKADÁLYÉRZÉKELŐ ÜZEMMÓD
Az üzemmód aktiválásához kattintson ötször a regisztráció gombra. Ha a redőny zárás
közben akadályba ütközik, megáll, majd finoman kinyílik. Az üzemmód kikapcsolása
a regisztráció gomb ismételt 5-szöri megnyomásával vagy a gyári beállítások
visszaállításával történik.
A BILLENŐ REDŐNY VEZÉRLÉSE
Miközben lenyomva tartja a redőny fel/le gombot:
- kevesebb, mint 1,5 másodperc - változtassa meg a redőnyelemek szögét
- 1,5 másodpercen túl - a redőny nyitási szintjének cseréje
| Specifikáció | Érték |
| Kommunikáció | vezetékes Sinum SBUS |
| Magasság | 40 mm |
| Szélesség | 48 mm |
| Mélység | 25 mm |
| Tápegység | 24 V egyenáram |
| Energiafogyasztás | 1W |
| Üzemi hőmérséklet | 5-50°C |
| Relé kimenetek száma | 2 |
| Max. reléterhelés | 0,5A |
Szín:
fehér
A termék nincs raktáron! :
15-20 Munkanapos szállítási idő!
A Sinum PPZ-02m egy süllyeszthető redőnyszabályozó relémodul, amelyet elektromos redőnyök és napellenzők vezérlésére terveztek. Kompakt kialakításának köszönhetően szabványos 60 mm-es szerelvénydobozba telepíthető, lehetővé téve a meglévő kapcsolók intelligens vezérléssé alakítását.
