Sinum SPOE-08 - 8 portos PoE kapcsoló.
Telepítési leírás
A SINUM SPOE-08 telepítését megfelelő villamos és hálózati ismeretekkel rendelkező személy végezze. A csatlakoztatás és az üzemmód módosítása előtt a készüléket áramtalanítani kell.
1. A telepítési hely kiválasztása
A switchet száraz, pormentes, jól szellőző és mechanikai sérülésektől védett helyen kell elhelyezni.
A gyártói dokumentáció szerint a készülék nem vízálló. Kültéri vagy nedves környezetben kizárólag megfelelő védettségű villamos vagy hálózati szekrényben telepíthető.
Biztosítani kell:
- a hálózati tápellátást,
- a kamerák Ethernet-kábeleinek bevezetését,
- a router vagy NVR elérését,
- a megfelelő szellőzést,
- a karbantartáshoz szükséges hozzáférést.
2. A tápellátás csatlakoztatása
Csatlakoztassa a megfelelő 52 V DC, 2,3 A tápegységet a switchhez. A tápegységet csak a kábelezés ellenőrzése után helyezze feszültség alá.
A csatlakoztatott PoE-eszközök összesített teljesítményigénye nem haladhatja meg a 120 W-ot.
3. A PoE-eszközök csatlakoztatása

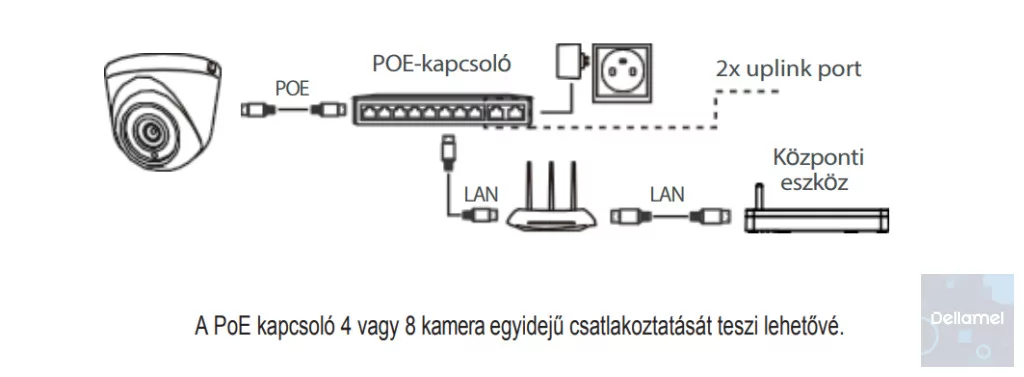

Csatlakoztassa az IP-kamerákat vagy más kompatibilis eszközöket az 1–8. PoE-portokhoz megfelelő Ethernet-kábellel.
Egyetlen Ethernet-kábel biztosítja:
- az eszköz tápellátását,
- a hálózati adatkapcsolatot,
- a video- és hangadatok továbbítását.
Csak IEEE 802.3af vagy IEEE 802.3at szabvánnyal kompatibilis végberendezést csatlakoztasson.
4. Az uplink kapcsolat kialakítása
Csatlakoztassa az egyik uplink portot:
- a helyi routerhez,

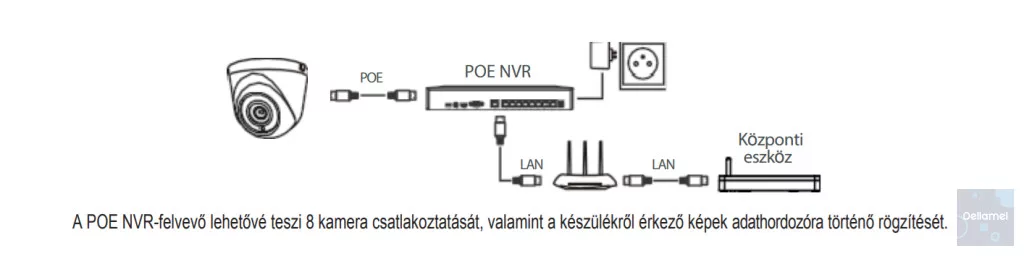

- NVR hálózati videorögzítőhöz,
- számítógéphez,
- vagy egy másik hálózati switchhez.
A második uplink port további hálózati kapcsolat vagy rendszerbővítés céljára használható.
5. Az üzemmód beállítása
Válassza ki a kívánt üzemmódot az S / E+V kapcsolóval:
- S mód: normál működés, legfeljebb 100 méteres átviteli távolság,
- E+V mód: akár 250 méteres kapcsolat, valamint a PoE-portok VLAN-izolációja.
Az üzemmódot lehetőleg áramtalanított készüléken módosítsa.
6. Bekapcsolás és ellenőrzés
Kapcsolja be a készüléket, majd ellenőrizze:
- világít-e a Power LED,
- megfelelően csatlakoztak-e a kamerák,
- világítanak vagy villognak-e a portok állapotjelzői,
- működik-e az uplink hálózati kapcsolat,
- elérhetők-e a kamerák a helyi hálózaton,
- nem haladja-e meg a teljes PoE-terhelés a 120 W-ot,
- E+V módban világít-e az Extend LED.
A gyártói telepítési sorrend: tápegység csatlakoztatása, PoE-eszközök bekötése, router vagy NVR csatlakoztatása az uplink portra, az üzemmód kiválasztása, majd a LED-visszajelzések ellenőrzése.
