Szereloi tippek az ESBE ARA659 allitomotorhoz
1. Felszereles:- A motort kozvetlenul az ESBE keveroszelepre kell felszerelni (DN15-50).- Rogzites PH2 csavarhuzovel, 1-2 Nm nyomatekkal.- Kabelcsatlakozok rogzitese Tx10 csavarhuzovel, 0,6 Nm.
2. Bekotesi rajz (ARA659):- Hasonlo az ARA639-hez, 3-pontos es proporcionalis vezerles tamogatott.- Jelek: 24V AC/DC, 0-10V, 0-20mA, 2-10V, 4-20mA.
3. Futasi ido beallitasa:- DIP-kapcsoloval valaszthato: 45 vagy 120 masodperc.
4. Kezi mukodtetes:- A motor elejen levo gombot huzza ki es forgassa.
5. Fontos:- Kornyezeti homerseklet: -5 es +55 fok kozott.- IP41 vedelem. Belteri hasznalatra.

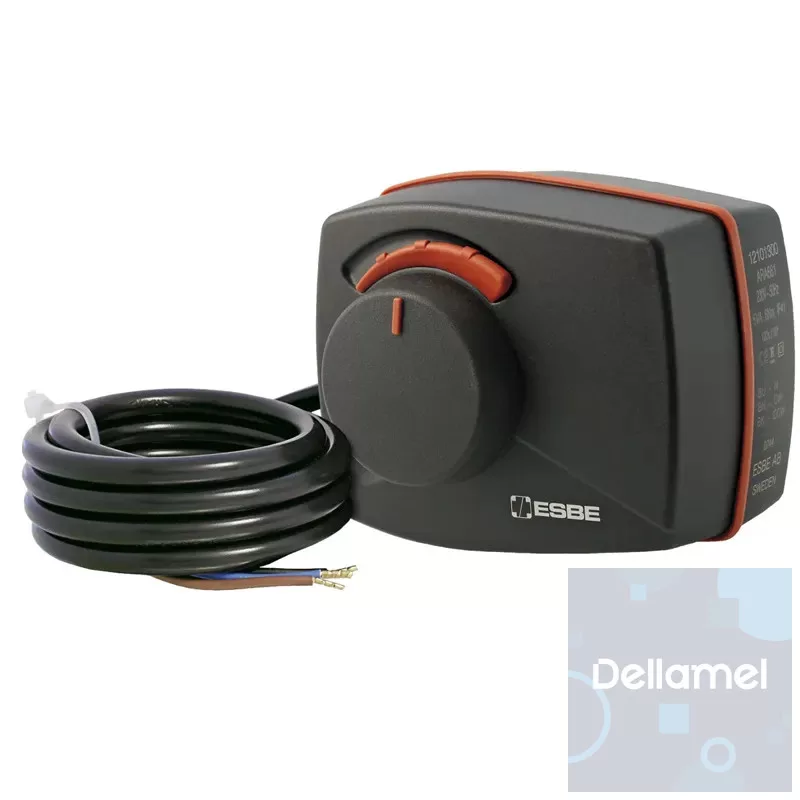

Az ESBE ARA659 proporcionalis (aranyos jelvezerlesu) allitomotor futesi es hutesi rendszerek keveroszelepeihez. Valaszthato futasi ido: 45 vagy 120 masodperc. Vezerlojelek: 0-10V, 2-10V, 0-20 mA, 4-20 mA. Tapfeszultseg: 24V AC/DC. Nyomatek: 6 Nm. IP41 vedelem. Kompakt kivitel DN15-50 meretu ESBE keveroszelepekhez. 1,5 m csatlakozokabellel.
Az ARA600 sorozat arányos (feszültség/áram) jellel alkalmas a keverési mûveletekre olyan szelepekkel együtt, mint a VRG130 és a VRB140.
Ezekben az alkalmazásokban a motor üzemi tartományának bármely pozíciója használható a kívánt keverési szint eléréséhez.
A motort feszültség- vagy áramvezérlõ jel vezérli, és a motor és a szelep precízebb mûködését teszi lehetõvé.
Muszaki adatok:
- Tapfeszultseg: 24V AC/DC (+/-10%), 50 Hz
- Teljesitmenyfelvitel mukodes kozben (AC): 5 W
- Teljesitmenyfelvitel mukodes kozben (DC): 2,5 W
- Meretezesi teljesitmeny (AC): 8 VA
- Meretezesi teljesitmeny (DC): 4 VA
- Kornyezeti homerseklet: -5°C ... +55°C
- Vedelmi fokozat: IP41
- Vedelmi osztaly: II
- Mukodesi tartomany: 90 fok
- Nyomatek: 6 Nm (max)
- Futasi ido (90 fok): 45/120 masodperc (valaszthato)
- Vezerlojelek: 0-10V, 2-10V, 0-20 mA, 4-20 mA
- Tomeg: 0,4 kg
- Csatlakozokabel: 1,5 m
- Segitkapcsolo: 6(3)A, 250V AC
- CE: LVD 2014/35/EU, EMC 2014/30/EU, RoHS3 2015/863/EU
- Cikkszam: 12520200
Alkalmas ESBE keveroszelepekhez: VRG130, VRB140, VRG100, VRG200, VRG300, VRB100, VRH100 (DN15-50)
