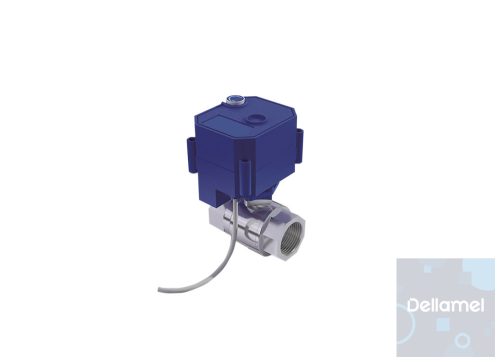

A ZO típusú elzáró mágnesszelep az áramlás zárására/nyitására szolgál vízrendszerekben. Egy golyóscsapból,működtetőből és vezérlőrendszerből áll. A szelep megfelelő működéséhez 230V/50Hz feszültséget kell bekötnia diagram szerint (L -> piros, N -> fekete). A szelep vezérlése a 230 V-os (L) feszültségnek a zöld vezetékre történőcsatlakoztatásával (szelep nyitása) vagy a feszültség leválasztásával történik (szelepzárás).Alkalmazási példák:- öntözőrendszerek- vízszivárgás-érzékelők- vízkezelő rendszerekA mooronak van egy gombja az áramkimaradás esetén történő kézi vezérléshez. Ezenkívül a szelepgolyó aktuálishelyzetét mutató jelző van elhelyezve a működtető házában.
Vízelzáró mágnesszelep
Modell: ZO-15
Méret: 1/2” DN15
Max nyomás: 10 bar
Műszaki adatokZO-15 - 1/2"Termék méret 1/2” 3/4” 1”Maximális üzemi nyomás 1MPaNévleges feszültség AC 230 VNyitás/zárás ideje ≤7sSzeleptest anyaga Rozsdamentes acél 316Nyomaték 3 NmKörnyezeti hőmérséklet -15°C ÷ 50°CFolyadék hőmérséklet 2°C ÷ 90°CVédelmi osztály IP671 - Szelep nyitás/zárás jelző (A - nyitva, B - zárva)2 - Kézi szelepvezérlő gomb (1- húzza meg a gombot, 2- forgassa balra vagy jobbra)* Jegyzet! Tápellátás hiányában a kézi vezérlőgombot használják.** A mágnesszelep fém részét és a fém szerelvényt tartósan és biztonságosan csatlakoztassaa villanyszerelés földelő csatlakozójához!!!
