Szereloi tippek az ESBE ARA639 allitomotorhoz
1. Felszereles:- A motort kozvetlenul az ESBE keveroszelepre kell felszerelni (DN15-50).- Rogzites PH2 csavarhuzovel, 1-2 Nm nyomatekkal.- A kabelcsatlakozokat Tx10 csavarhuzovel, 0,6 Nm nyomatekkal rogzitse.
2. Bekotesi rajz (ARA639):- 1-es kapocs: ON/OFF vagy jelbemenet- 2-4 kapocs: jelbemenetek (0-10V, 0-20mA, 2-10V, 4-20mA)- 5-os kapocs: Nulla (N)- 6-os kapocs: 24V AC/DC tapfeszultseg- 7-es kapocs: Orajaras iranyaba forgatas (CW)- 8-as kapocs: Orajarassal szemben forgatas (CCW)
3. Futasi ido beallitasa:- A motor hatan talalhato DIP-kapcsoloval allithato: 15, 30, 60 vagy 120 masodperc.
4. Kezi mukodtetes:- A motor elejen levo gombot huzza ki es forgassa a kivant pozicioba.- Aramtalanitas utan a motor automatikusan visszater a vezerelt uzemmodba.
5. Fontos figyelmeztetesek:- A kornyezeti homersekletnek -5°C es +55°C kozott kell lennie.- IP41 vedelem: belteri hasznalatra alkalmas, cseppallo.- Ne szerelje vizszintes pozicioba csatlakozofelulettol felfele.- Aramkimaradas utan a poziciomemoria biztositja a gyors ujrainditast.

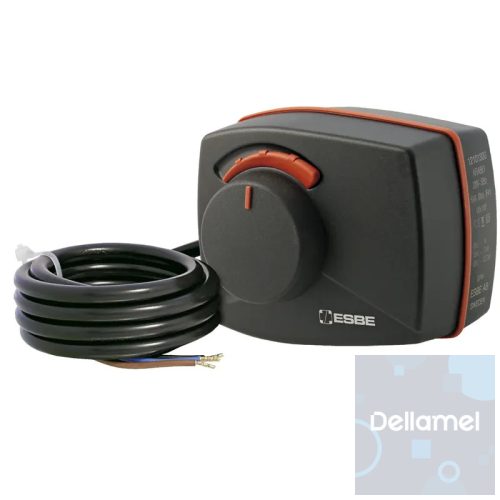

Az ESBE ARA639 proporcionalis (aranyos jelvezerlesu) allitomotor futesi es hutesi rendszerek keveroszelepeihez. Valaszthato futasi ido: 15, 30, 60 vagy 120 masodperc. Vezerlojelek: 0-10V, 2-10V, 0-20 mA, 4-20 mA. Tapfeszultseg: 24V AC/DC. Nyomatek: 6 Nm. IP41 vedelem. A motor poziciomemorial rendelkezik, igy aramkimaradas utan gyorsan ujraindul. Zajcsokkentessel es aranyos analogkimenettel is felszerelt a rendszermonitoring szamara.
Az ARA600 sorozat arányos (feszültség/áram) jellel alkalmas a keverési mûveletekre olyan szelepekkel együtt, mint a VRG130 és a VRB140.
Ezekben az alkalmazásokban a motor üzemi tartományának bármely pozíciója használható a kívánt keverési szint eléréséhez.
A motort feszültség- vagy áramvezérlõ jel vezérli, és a motor és a szelep precízebb mûködését teszi lehetõvé.
Muszaki adatok:
- Tapfeszultseg: 24V AC/DC (+/-10%), 50 Hz
- Teljesitmenyfelvitel mukodes kozben (AC): 5 W
- Teljesitmenyfelvitel mukodes kozben (DC): 2,5 W
- Meretezesi teljesitmeny (AC): 11 VA
- Meretezesi teljesitmeny (DC): 6 VA
- Kornyezeti homerseklet: -5°C ... +55°C
- Vedelmi fokozat: IP41
- Vedelmi osztaly: II (kettős szigeteles)
- Mukodesi tartomany: 90 fok
- Nyomatek: 5 Nm (nominalis) / 6 Nm (max)
- Futasi ido (90 fok): 15/30/60/120 masodperc (valaszthato)
- Vezerlojelek: 0-10V, 2-10V, 0-20 mA, 4-20 mA
- Tomeg: 0,4 kg
- Csatlakozokabel: 1,5 m
- CE jeloles: LVD 2014/35/EU, EMC 2014/30/EU, RoHS3 2015/863/EU
- Cikkszam: 12520100
Kulonleges funkciok:
- Proporcionalis analog kimenet monitorozashoz
- Opcionalis zajcsokkentos a bemeneti jelre
- Poziciomemoria az aramkimaradas utani gyors ujrainditashoz
- 3-pontos es 2-pontos vezerlesi mod is hasznalhato
- Kezi mukodtetes a huzd-es-fordits gombbal a motor elejen
- Segédkapcsolo barmelyik pozicioba allithato
Alkalmas ESBE keveroszelepekhez: VRG130, VRB140, VRG100, VRG200, VRG300, VRB100, VRH100 (DN15-50)
