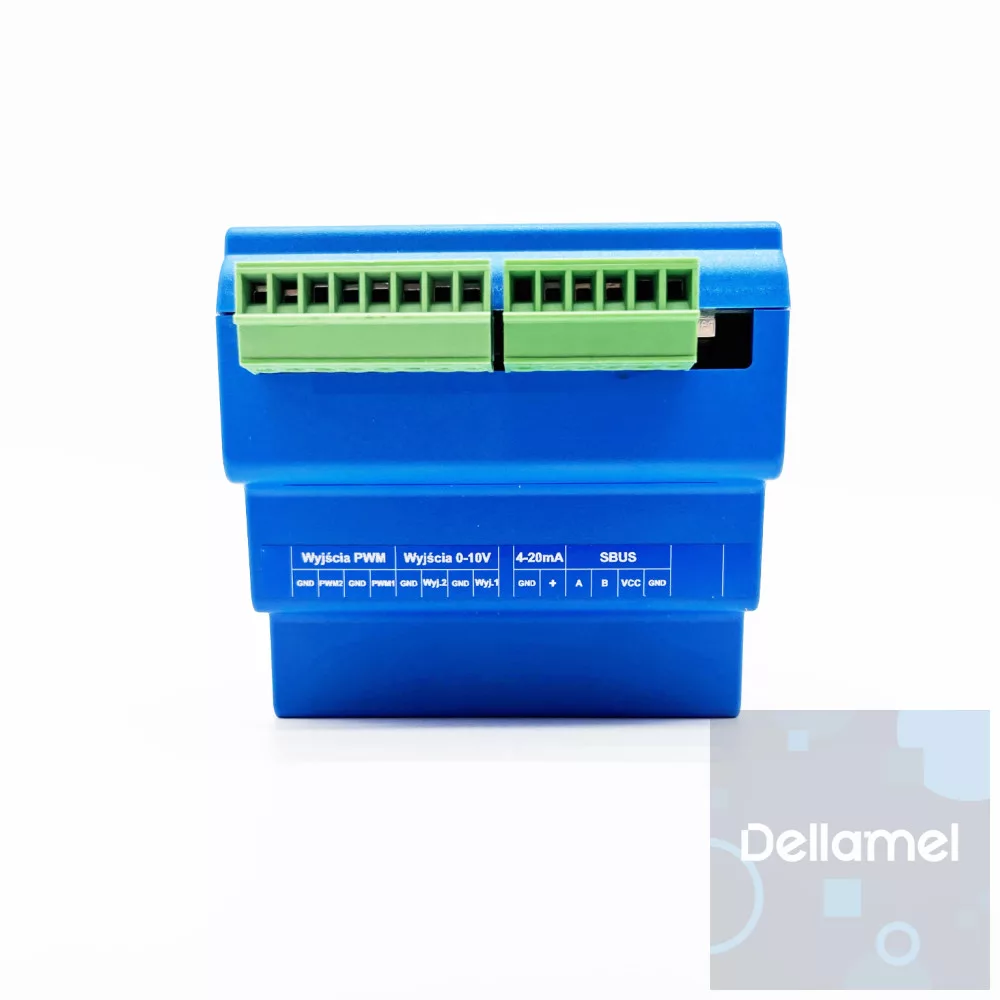

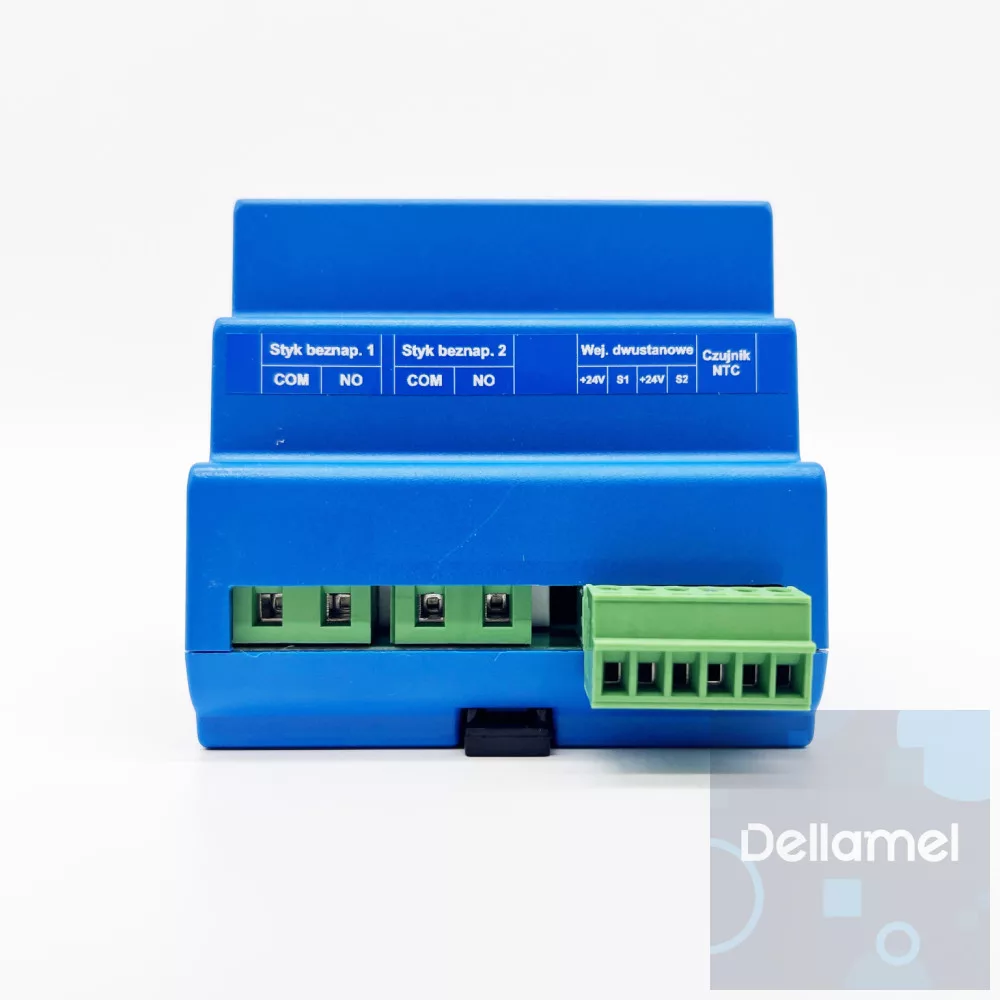

A KW-10m kialakitása:• 2 x PWM kimenet• 2 x 0-10 V kimenet• 1 x 4-20 mA bemenet• 2 x feszültségmentes érintkező• 2 x kétállapotú bemenet• 1 x NTC érzékelő bemenetDIN TH35 sinre szerelhető
A Sinum központi eszközzel való kommunikáció vezetéken (KAT5) keresztül történik.

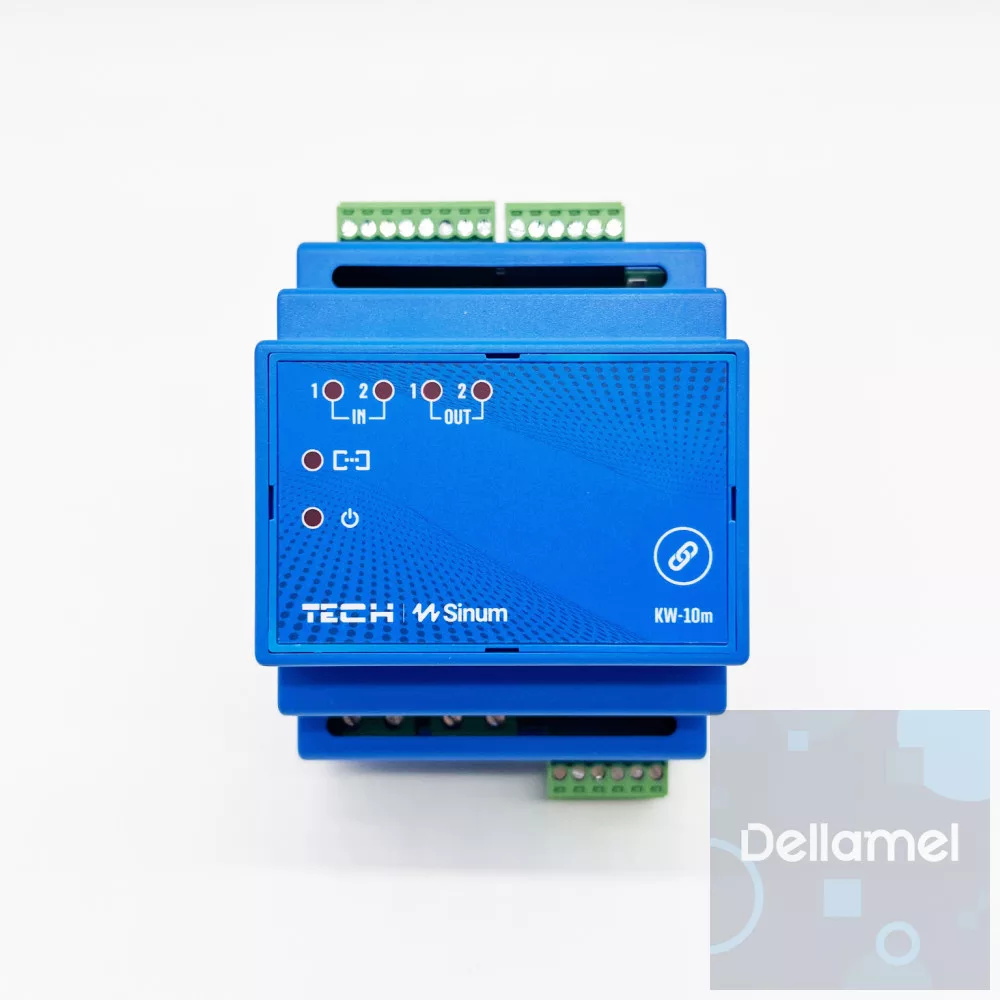

A KW-10m bemeneti / kimeneti kártya egy olyan eszköz, amellyel vezérelni tudunk kazánházi eszközöket, keverőszelepeket, készülékeket, szivattyúkat.Mérni és figyelni tudunk hőmérsékletet és állapotokat.A Sinum központra csatlakoztatva a modul jó kiegészítés kazánházak, hőközpontok hűtés és fűtés szabályozására.
A készülék regisztrálása a sinum rendszerben
A készüléket a Sinum központi készülékhez kell csatlakoztatni az SBUS csatlakozó segítségével.(2) majd a böngészőbe be kell írni a Sinum központi készülék címét, és be kell jelentkezni.a készülékbe. A főpanelen kattintson a Beállítások > Eszközök > SBUS eszközök >(+)> Eszköz hozzáadása. Ezután nyomja meg röviden a készülék regisztrációs gombját (1)A megfelelően elvégzett regisztrációs folyamat után a képernyőn megjelenik egy ablak, hogya kétállapotú bemenet funkciójának meghatározása (gomb vagy kétállapotú bemenet). Ezenkívül a végén aregisztráció végén a felhasználó elnevezheti az eszközt, és hozzárendelheti egy adott helyiséghez.
Az eszköz azonosítása a Sinum rendszerben
Az eszköz Sinum Central rendszerben történő azonosításához aktiválja az Azonosítási módot aBeállítások > Eszközök > SBUS-eszközök > + > Azonosítási mód fülön, és tartsa lenyomva azregisztrációs gombot a készüléken 3-4 másodpercig. A használt eszköz ki lesz emelvea képernyőn.

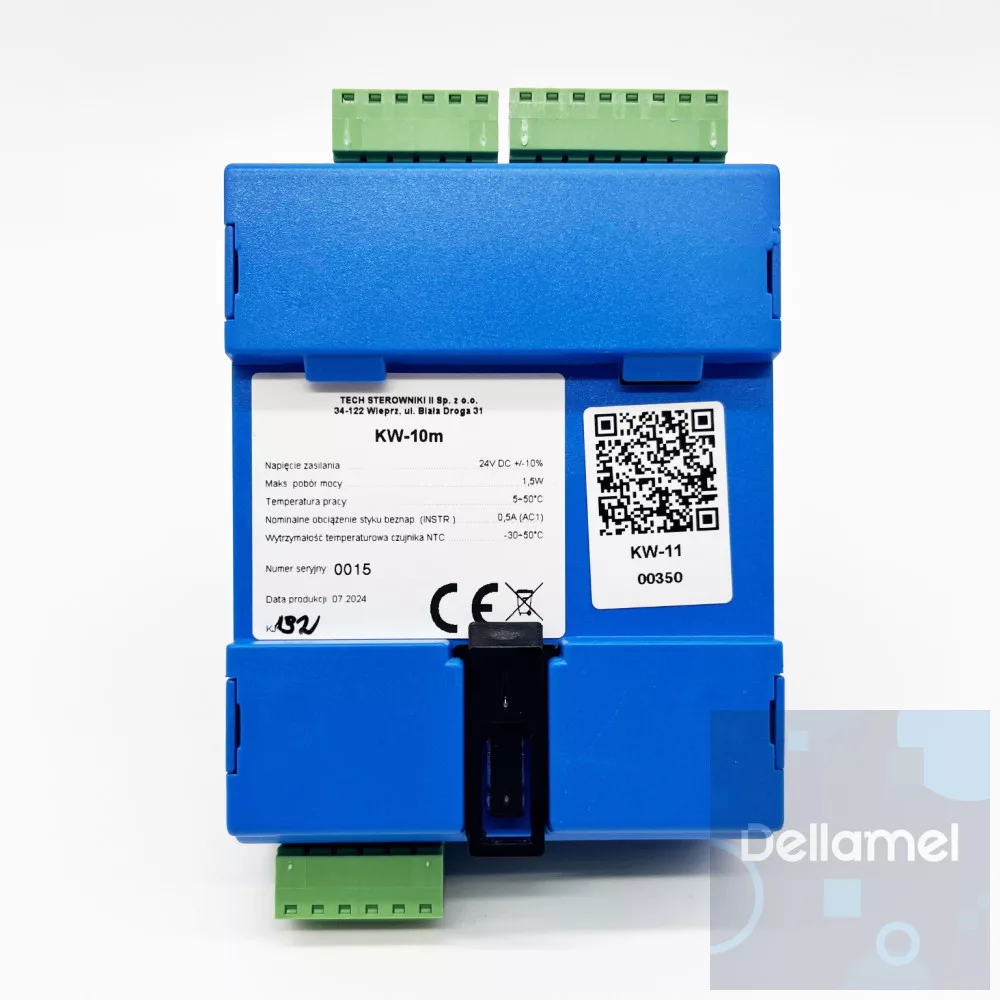

Tápellátás 24V DC ±10% (nem része az eszköznek, kell terafot venni hozzá)Max. fogyasztás 1,5WÜzemi hőmérséklet 5°C ÷ 50°CA feszültségmentes érintkező névleges terhelése 1-2 230V AC / 0,5A (AC1)*NTC érzékelő hőellenállása -30°C ÷ 50°CMéretek [mm] 69 x 89 x 65Kommunikáció Vezetékes (TECH SBUS)Telepítés DIN TH35 sínen
Kw-10m Használati utasitás / Klikk ide!
