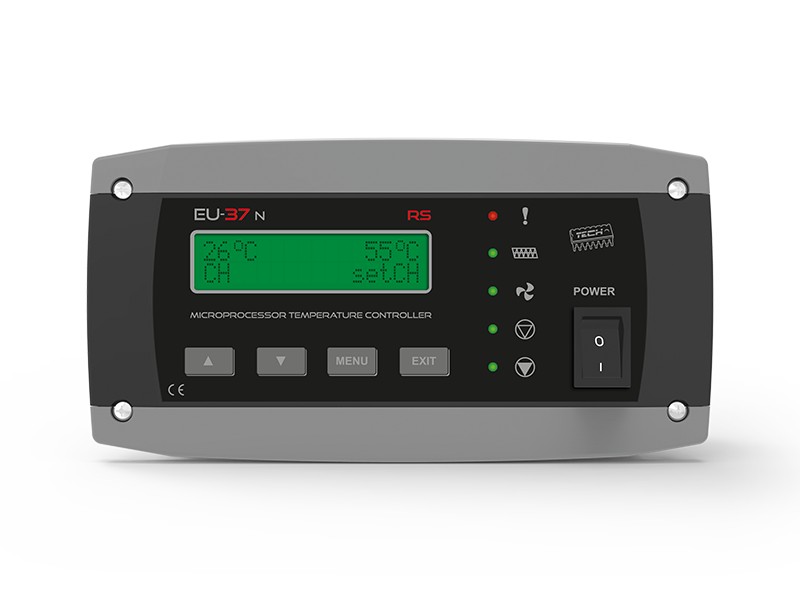

Tech-controllers EU-37n RS kazán funkció vezérlő

Csomagajánlatok

• Részletek
• Vélemények
• Paraméterek
• Kapcsolási rajz leírás:

Részletek

A vezérlő által végzett funkciók:

A ventilátor és az adagolócsiga vagy a dugattyús adagoló vezérlése.
CH-szivattyú vezérlése
A használati melegvíz-szivattyú vezérlése
Az EU-65 GSM modul csatlakoztatásának lehetősége
Az EU-505 Ethernet-modul csatlakoztatásának lehetősége
RS vagy hagyományos kommunikációval rendelkező helyiségszabályozó csatlakoztatásának lehetősége
Lehetőség két szelep vezérlésére további EU-61 v4 vagy EU-431n modulok használatával.
Heti program (opcionális)



Vélemények

Legyen Ön az első, aki véleményt ír!

Véleményt írok

Paraméterek

Tápegység V 230V/50Hz +/-10%
Maximális energiafogyasztás W 7
Környezeti hőmérséklet °C 5÷50
Szivattyú max. kimeneti terhelés A 0,5
Ventilátor kimeneti terhelése A 0,6
Vízmelegítő szivattyú maximális kimeneti terhelése A 0,5
Mérési pontosság °C 1
Hőmérséklet-beállítási tartomány °C 40÷80
Érzékelő hőellenállás °C -25÷90
Biztosíték A 6,3

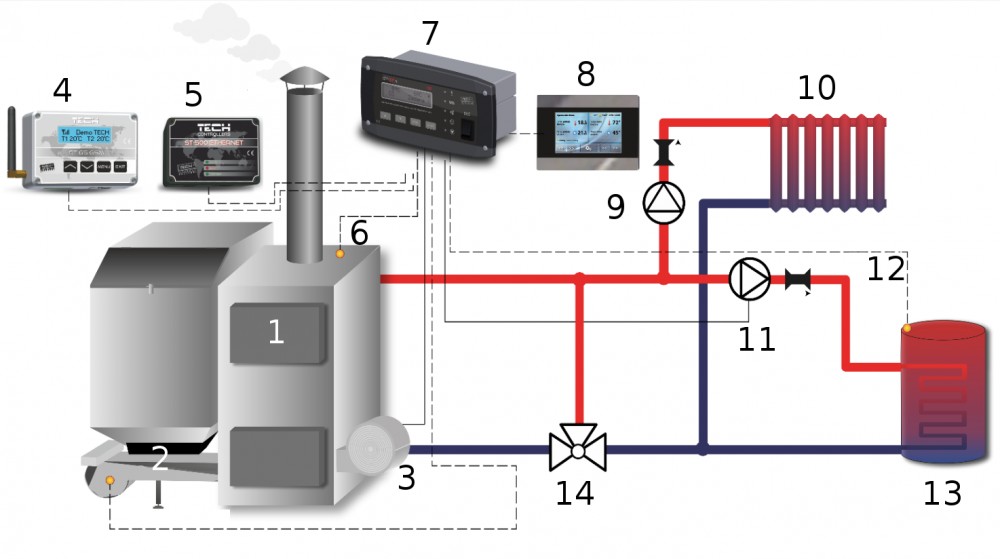

Kapcsolási rajz leírás:





1. Központi fűtés kazán
2. Etető
3. Ventilátor
4. GSM modul
5. Internet (Ethernet) modul
6. Kazán hőmérséklet érzékelő
7. Kazán ST-37 N RS vezérlő
8. Szobatermosztát
9. Központi fűtés szivattyú
10. Központi fűtési rendszer
11. Használati melegvíz szivattyú
12. Használati melegvíz hőmérséklet érzékelő
13. Használati melegvíz tároló tartály
14. Keverő szelep
